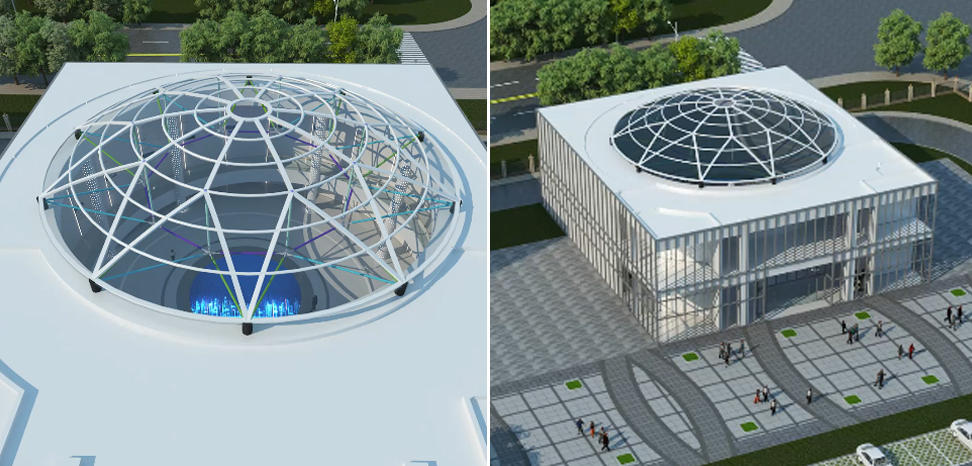

根據花瓣輪廓做出一個單層網殼，如果要滿足結構安全，型材截面過大；產生的支座反力也很大，導致主體結構需要加固；

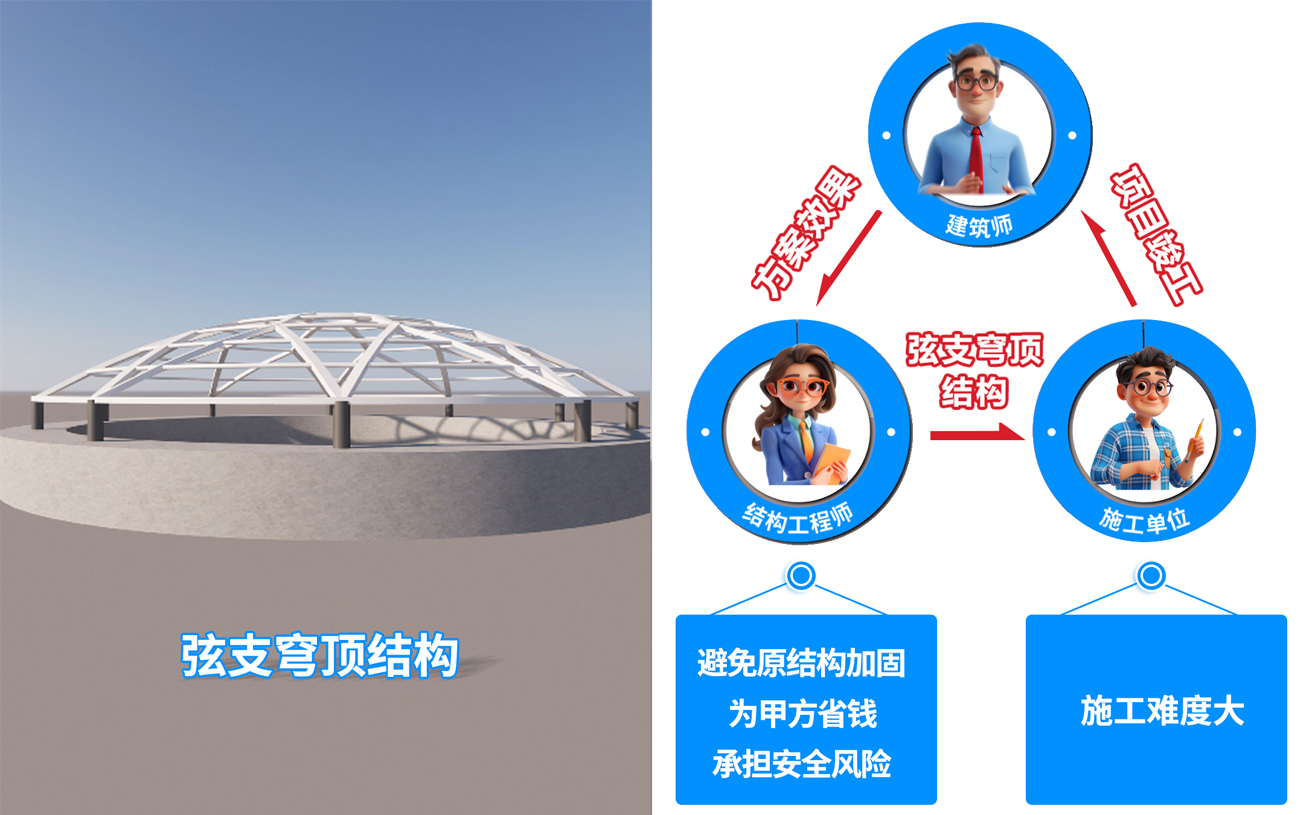

作為一個結構工程師，如何實現建筑師的方案效果，同時避免原結構加固,為甲方省錢，另外還得承擔建筑安全的責任；我只能引用施工難度大的弦支穹頂結構，把球踢給施工單位；

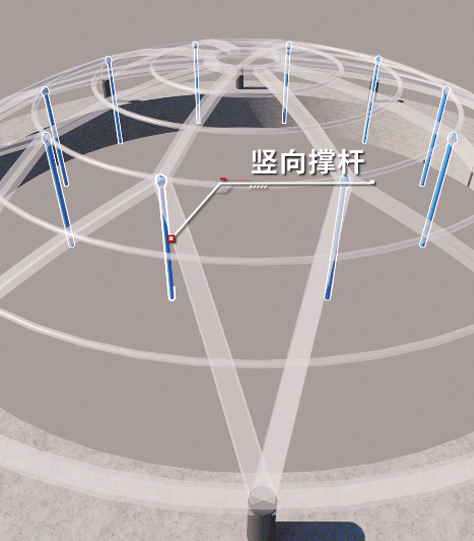

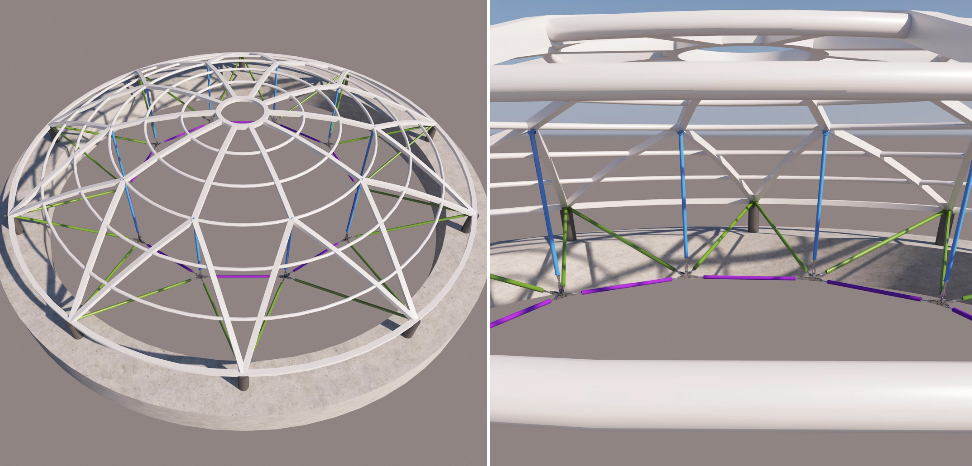

在花瓣梁節點下方增設豎向撐桿作為支座，減小主梁的跨度從而減小網殼構件截面；并且布置環向和徑向拉桿作為撐桿支撐點，上下節點均為鉸接，通過調整撐桿高度及預應力大小進行找型和找力，使在初始態與荷載態下結構均處于平衡狀態，下部桿件只受軸向力。

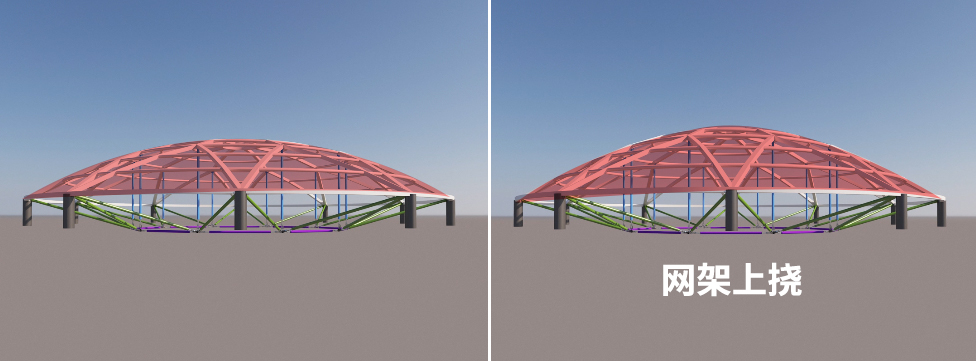

通過施加下部拉桿的預應力，減小了網殼產生的外推力,同時網殼有一定程度上撓；當外力作用時，可抵消一部分網殼的下撓。
并且力通過網殼傳遞給撐桿，使拉桿受拉，進一步減小外推力；這種雜交結構體系，依賴于 精確的預應力施加，幾何形狀，構件精度。

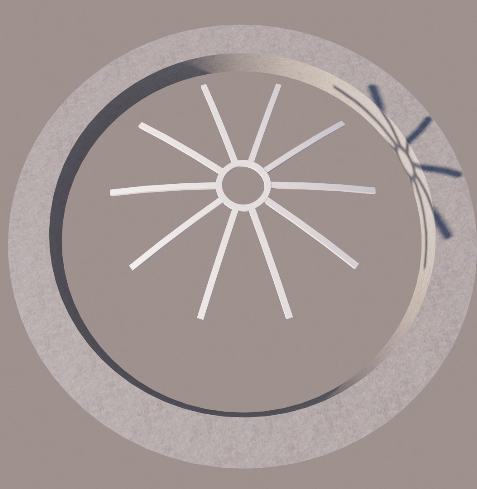

施工成型過程是連續的動態平衡狀態，極易出現構件變形突變的情況，考驗施工單位的專業技術，不是唱歌泡腳就能解決的。
